蓝光PTS-E拍照式三维扫描仪-四目

所属分类:拍照式三维扫描仪

产品型号:PTS-E300-F400, PTS-E500-F400

PTS-E(四目型)采用先进的蓝光光栅扫描技术,搭载公司独立开发的控制芯片及高精度工业相机,可以满足各种高精度三维测量的需求.测量原理精易迅科技-三维测量头由左右两个高分辨率的工业CCD相机和光栅投影单元组成。

0755-86131192

产品介绍经典案例技术参数应用领域联系我们

PTS-E(四目型)蓝光拍照式三维扫描仪搭载4个工业相机,工作时两组相机扫描范围可自由切换,无需调整校正,可以满足大到整车外壳小到硬币各种尺寸物体的高精度三维测量的需求。

双目与四目区别:

双目:  相机位置是可调节的,也可以具备多组扫描范围,切换扫描范围需重新校正

四目:    具备两个扫描范围即两组,可以自由切换扫描范围,如扫描4米的物体后接着扫描1.5的物体可以直接切换扫描范围,无需调整相机角度和校正。

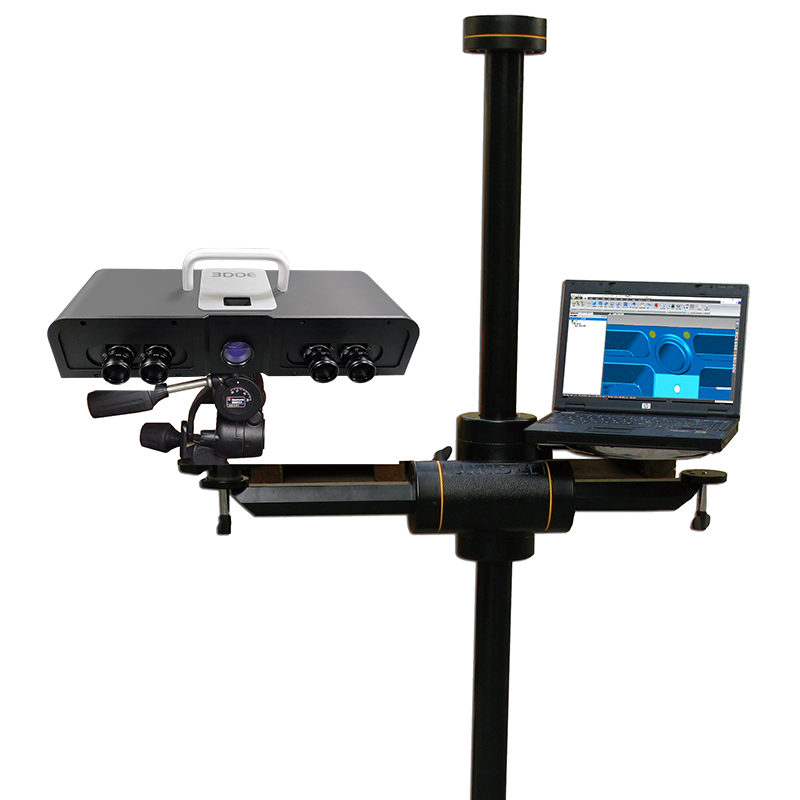

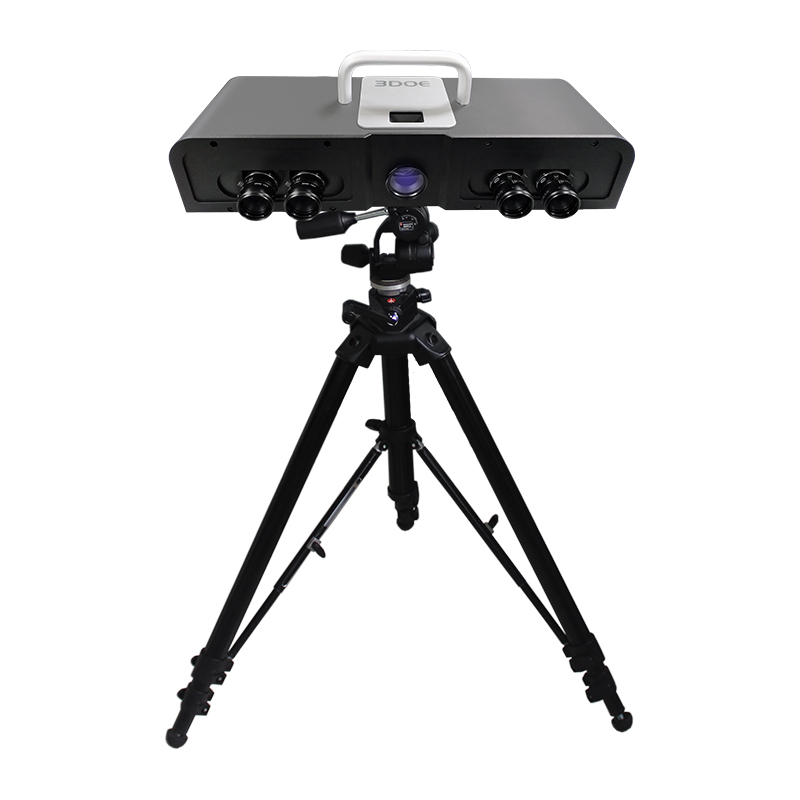

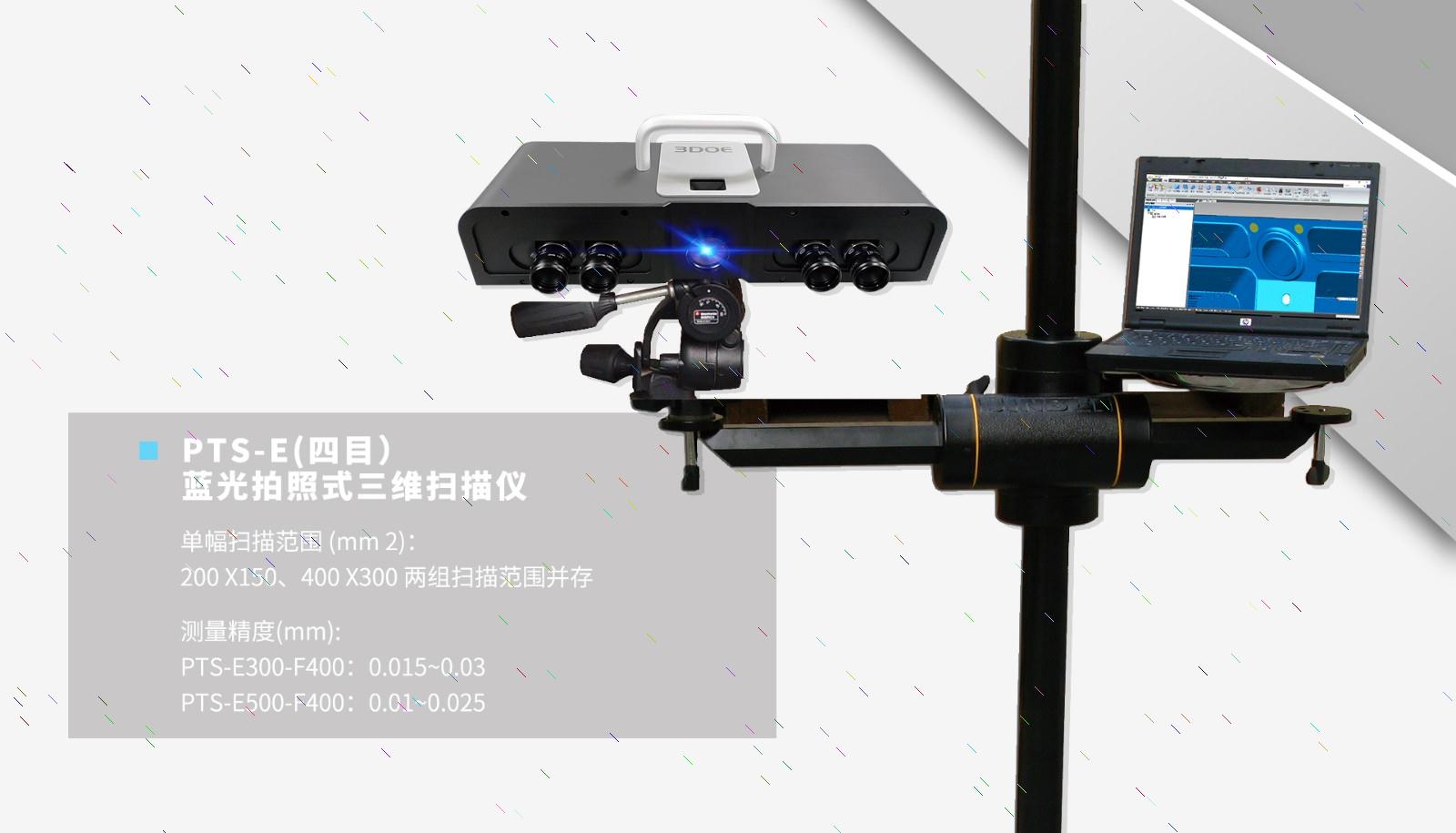

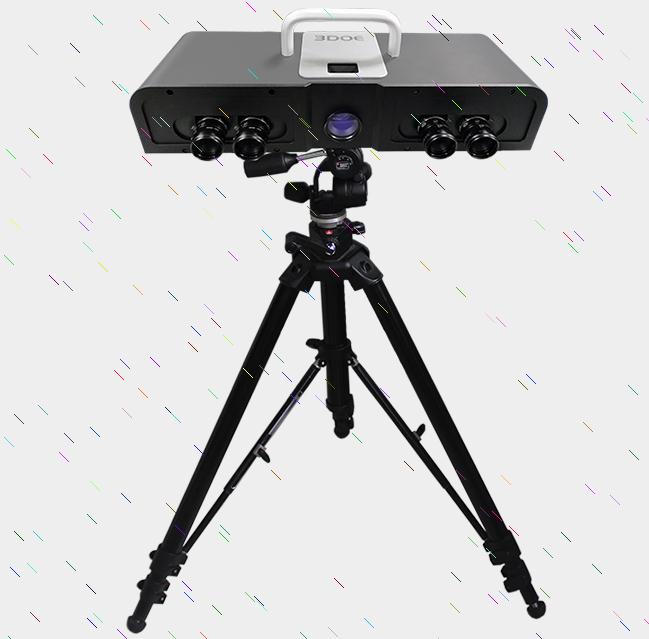

四目拍照三维扫描设备展示图



产品特点:

▶ 非接触式蓝光扫描,光源细腻度好,效果更清晰平滑。

▶ 相机分辨率300万~500万像素规格可选,分辨率越高,扫描的细节就越多。

▶ 兼具多色光扫描技术,更好的感光适应性。

▶ 对比PTS白光系列精度更高,更高的细节展现,分辨率可达 0.03mm 。

▶ 适用大到几米小到几毫米的物体三维扫描。

▶ 大数据量优化处理技术。

▶ 对环境要求低,可在室内正常光线环境或者室外工作。

▶ 标记点全自动拼接,智能融合为单层点云,扫描过程中测试物体可任意翻转移动,从而实现物体全方位扫描,减少了测量的死角与扫描盲区。



拍照式三维扫描仪——测量原理

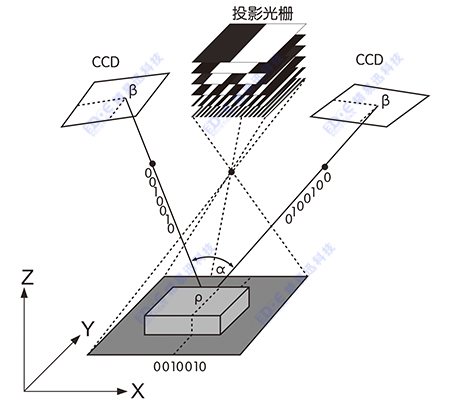

精易迅三维测量头由左右两个高分辨率的工业 CCD 相机和光栅投影单元组成, 采用结构光测量的方式,利用光栅投影单元将一组具有相位信息的光栅条纹投影到被测物体表面, 左右两个相机同步测量,结合计算机视觉技术、光电传感技术、图象处理技术以及软件控制等技术可以在极短的时间内获取物体表面的高密度三维数据。采用旋转物体或者扫描头,变换扫描视角,基于多视角点云的自动拼接技术,可完成物体全方位 360°扫描。

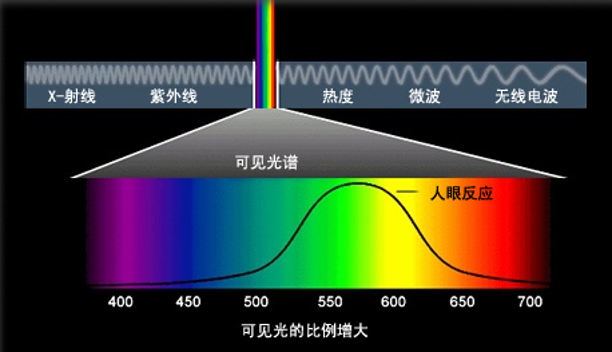

蓝光的特点:波长越短,反射性越好,对于纹理复杂的物体成像效果越好!
