木雕3D扫描逆向解决方案——蓝光3D扫描仪

木雕在我国传统工艺中有着重要的地位,古老的建筑、家具等都离不开木雕工艺,木雕凭借自身的造型优美、雕刻精细获得人们的喜爱和追捧。但是传统的木雕工艺随着社会的发展和人们的审美不同,已经很难融入到人们生活当中去了,所以现在很多的木雕制品都仅限于收藏了,并没有像古代时与人们生活息息相关。现代机械化在木雕工艺中的普及已经是一个趋势,手工雕刻费时费力,一件普通的木雕作品需要几天甚至几个月的时间,而机器雕刻只需要数十分钟,甚至能同时雕刻数十件作品,机械雕刻需要有3D数据支撑才能完成。在从事木雕行业的人少的情况下,也能满足木雕艺术品市场的供应。


下面是通过精易迅三维扫描仪与数控雕刻机的结合,快速、高保真度地将木雕大师的雕刻作品三维数字化,再通过数控雕刻机进行直接加工,最多几个小时就能完成,特别适合仿古家具、欧式家具配件、大型木雕工艺品的复制和批量生产。


客户需求:

1. 能快速获取木雕3D数据,辅助快速设计

2. 3D数据可直接输入雕刻机软件,最终雕刻出来

3. 能清晰获取木雕纹理,提升设计时间,减少人工


目前客户需要解决的难点:

1.传统的方式是有设计师给出图纸(正向设计),难度大,时间长,而且设计出来的效果,加工出来会有偏差,导致材料浪费;

2.木雕大师的作品能进行高保真度的三维数字化(3D数据存档)


木雕3D扫描逆向解决方案(蓝光3D扫描仪)

1、准备工作

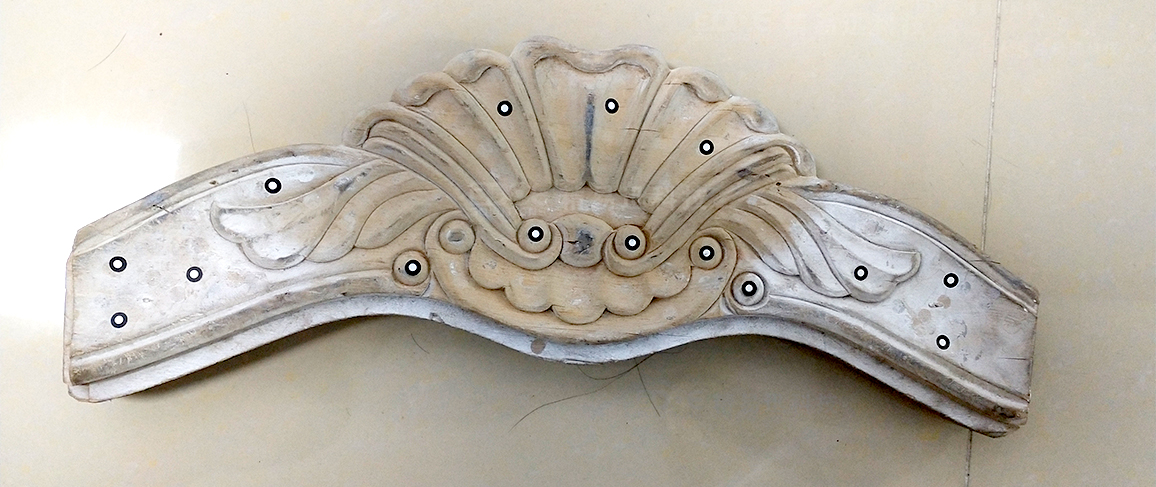

首先需要对被扫描样件进行表面处理:粘贴标记点,三维扫描系统需要对两幅之间识别的公共标记点进行叠加使得两幅扫描存在于一个统一的坐标系,从而达到数据完整拼接。


2、木雕样件进行3D扫描,我们技术工程师采用蓝光3D扫描仪(PTS-E)进行扫描,快速获取木雕样件3D数据。

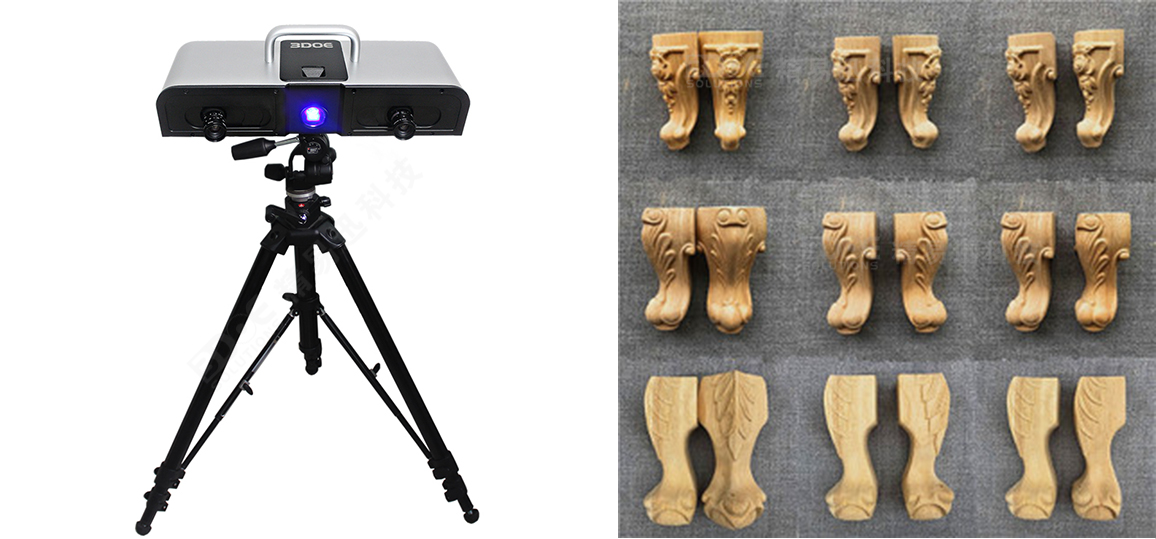

3D扫描仪扫描中式、欧式木雕家具展示如下:






木雕样件3D扫描逆向解决方案中采用的蓝光3D扫描仪的亮点

 1.采用蓝光非接触式扫描,不会对物体表面造成任何损伤

 2.多角度扫描,自动拼接, 能够最大可能的避免死角

 3.扫描出来的数据采用geomagic封装后转成STL, 可以输入精雕软件

 4.工业级精度,扫描出来的3D数据可以用雕刻机把精细纹理雕刻出来,达到客户的预想要求。


木雕件3D扫描逆向解决方案总结:

一般木雕客户要求与木雕大师的作品有相同的效果,拍照式3D扫描仪可以很容易达到客户的需求;对于加工时间,原来需要1天甚至半个月的制图时间(由花纹的复杂程度决定),现在仅需十几分钟至半天时间就可完成;可提升木雕艺术品的产业化能力。
