陶瓷坐便器3D扫描测量解决方案

3D扫描仪获取陶瓷卫浴-坐便器完整的3D数据,导入设计软件中,设计师可以随意的修改创作出新的作品。有了陶瓷卫浴的3D数据,也可以进行工业化的批量生产,大大的降低了人工成本。


客户需求

1.扫描出坐便器的全部数据,用于逆向造型   要获取坐便器完整的3D数据

2.量出坐便器的最大的长宽高。


陶瓷坐便器三维扫描逆向解决方案

1.准备工作

扫描坐便器前需要贴上标记点,贴标记点大概用2分钟左右

2.对坐便器进行3D扫描获取坐便器的3D数据




3.测量出坐便器的最大长宽高

原点位置如图所示

以宽度方向最宽的地方砍线得出宽度:425.2mm

以长度方向最长的地方砍线得出长度:702.3mm

以高度方向最高的地方砍线得出两个高度:高度1(顶面距离底脚的高度):383.4mm,高度2(顶面距离底面的高度):365.3mm



小结:

精易迅技术工程师采用拍照式三维扫描仪(PTS系列)快速获取坐便器的3D数据,然后利用Imageware软件对马桶的点云文件进行X-Y-Z三个方向的微调整,找到三个方向的正中心作为坐标原点,进行坐便器的尺寸测量,我们的技术工程师在3D软件里面快速的测量出坐便器最大的长宽高尺寸,快速的满足了客户是需求。


相关产品

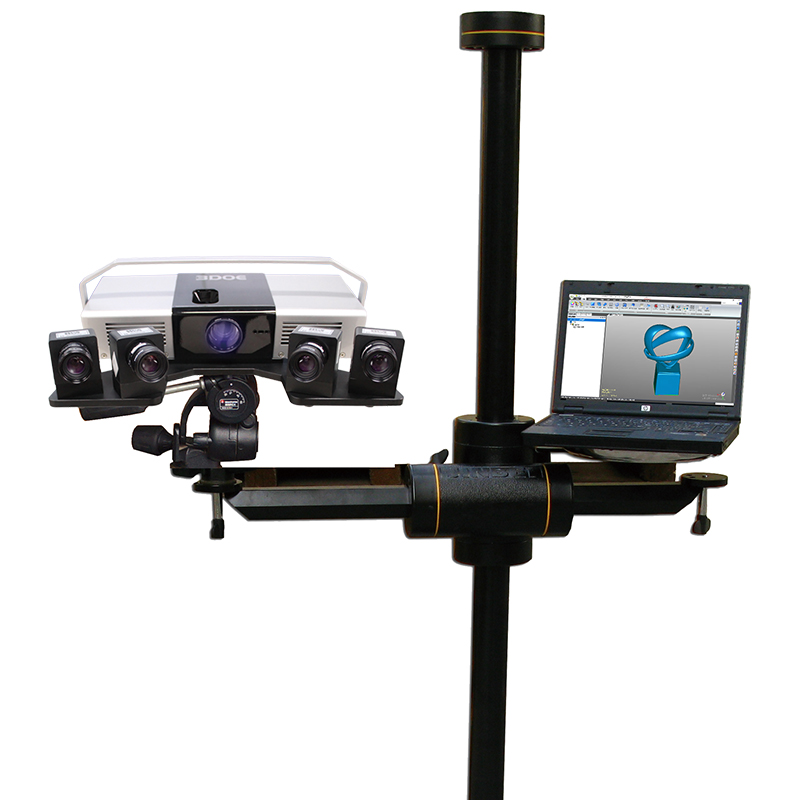

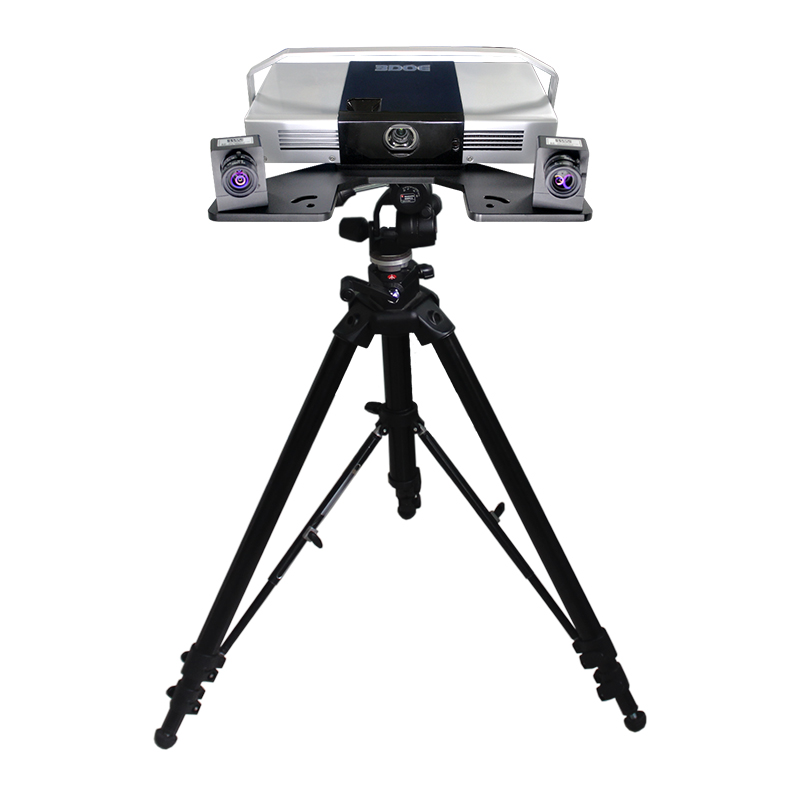

PTS-A系列(双目)拍照式白光三维扫描仪                                     PTS-A系列(四目)拍照式白光三维扫描仪
